Hogyan lehet tesztelni egy fúvóventilátor teljesítményét?

Hogyan teszteljük a ventilátor teljesítményét?

Ventilátor-beszállítóként megértem annak kulcsfontosságát, hogy termékeink megfeleljenek a legmagasabb teljesítmény szabványoknak. A ventilátor teljesítményének tesztelése nem csupán formalitás; ez egy döntő lépés annak biztosításában, hogy a ventilátor hatékonyan és hatékonyan működjön különböző alkalmazásokban. Ebben a blogbejegyzésben megosztok néhány kulcsfontosságú módszert és szempontot a ventilátor teljesítményének teszteléséhez.

Légáramlás mérése

A ventilátor teljesítményének egyik elsődleges mutatója a légáramlási kapacitása. A légáramlást általában köbláb per perc (CFM) vagy köbméter per óra (m³/h) mértékegységben mérik. A légáramlás pontos méréséhez speciális berendezéseket használunk, mint például szélmérő vagy áramlásmérő.

Az anemométer egy olyan eszköz, amely a levegő sebességét méri. Az anemométert a ventilátor kimeneténél elhelyezve mérhetjük a levegő sebességét. A légáramlás kiszámításához meg kell szoroznunk a levegő sebességét a kimenet keresztmetszeti területével. Ez a módszer azonban azt feltételezi, hogy a levegő sebessége egyenletes a kimeneten, ami nem mindig igaz.

Az áramlásmérő egy pontosabb módja a légáramlás mérésének. Ez egy nagy, kalibrált elszívó, amely a ventilátor kimenete fölé van helyezve. Az áramlási burkolat felfogja a ventilátorból kilépő összes levegőt, és méri a teljes légáramlást. Ez a módszer különösen hasznos a bonyolult kimeneti geometriájú ventilátorok esetében, vagy ha a levegő eloszlása ​​nem egyenletes.

Például a miénkLégszűrős kopásálló ipari porgyűjtő centrifugális ventilátoripari porgyűjtő alkalmazásokhoz készült. A légáramlás pontos mérése elengedhetetlen annak biztosításához, hogy hatékonyan tudja felfogni és eltávolítani a levegőből a porszemcséket.

Statikus nyomásvizsgálat

A statikus nyomás a ventilátor másik fontos teljesítményparamétere. Arra a nyomásra utal, amelyet a levegő a csatorna falára vagy a ventilátort tartalmazó rendszerre gyakorol. A statikus nyomást vízoszlop hüvelykben (WC-ben) vagy pascalban (Pa) mérik.

A ventilátor statikus nyomásának teszteléséhez manométert használunk. A manométer egy olyan eszköz, amely két pont közötti nyomáskülönbséget méri. A statikus nyomást általában a ventilátor bemeneténél és kimeneténél mérjük. A két nyomás közötti különbség megadja a statikus nyomásnövekedést a ventilátoron keresztül.

A statikus nyomás kulcsfontosságú, mert ez határozza meg a ventilátor azon képességét, hogy legyőzze a légcsatornarendszerben fennálló ellenállást. Ha a statikus nyomás túl alacsony, előfordulhat, hogy a ventilátor nem tudja hatékonyan átnyomni a levegőt a csatornákon. Másrészt, ha a statikus nyomás túl magas, a ventilátor a szükségesnél több energiát fogyaszthat.

A miénkNagy kapacitású, 37 kW-os centrifugális ventilátorok ipari gőzkazánokhoznagynyomású rendszerekben való működésre tervezték. Ezért pontos statikus nyomásvizsgálatra van szükség annak biztosítására, hogy biztosítsák a szükséges nyomást a gőz keringetéséhez a kazánrendszerben.

Energiafogyasztás mérése

Az energiafogyasztás fontos szempont a ventilátor teljesítményének értékelésekor. A túl sok energiát fogyasztó ventilátor hosszú távon nem biztos, hogy költséghatékony. A ventilátor teljesítményfelvételének mérésére teljesítménymérőt használunk.

A teljesítménymérő méri a ventilátormotor elektromos bemeneti teljesítményét. Az energiafogyasztást a ventilátor légáramlásával és statikus nyomásával összevetve kiszámíthatjuk a ventilátor hatásfokát. A ventilátor hatásfoka a hasznos kimeneti teljesítmény (levegőteljesítmény) és a bemeneti elektromos teljesítmény aránya.

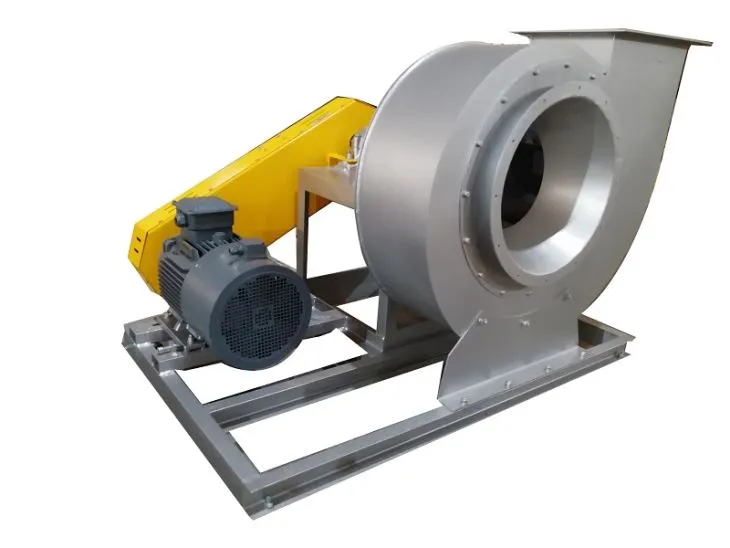

A ventilátor hatékonyságának javítása nemcsak az energiaköltségeket csökkenti, hanem környezeti előnyökkel is jár. Például a miénketForró nagyolvasztó kályha Használt hőálló centrifugális ventilátorokmagas hőmérsékletű környezetben való működésre tervezték. Ezen ventilátorok magas hatásfokának biztosítása jelentősen csökkentheti a nagyolvasztó rendszer teljes energiafogyasztását.

Hangszint tesztelés

A ventilátor által keltett zaj jelentős probléma lehet, különösen beltéri vagy zajérzékeny alkalmazásokban. A ventilátor zajszintjének mérésére hangszintmérőt használunk.

A zajszintmérő a hangnyomásszintet decibelben (dB) méri. A zajszintet jellemzően a ventilátortól meghatározott távolságban mérjük, általában 1 méterrel távolabb. A zajszintet csendes környezetben kell mérni, hogy elkerüljük az egyéb zajforrásokból származó interferenciát.

A ventilátor zajszintjének csökkentése különféle módszerekkel érhető el, mint például a ventilátorlapát kialakításának javításával, rezgéscsillapító anyagok használatával és a megfelelő telepítéssel. Mérnökeink keményen dolgoznak azon ventilátorok tervezésén, amelyek csendesen működnek, miközben megőrzik a nagy teljesítményt.

Teljesítménygörbe generálása

A fenti tesztek elvégzése után a ventilátor teljesítménygörbéjét állíthatjuk elő. A teljesítménygörbe a légáramlás, a statikus nyomás, az energiafogyasztás és a ventilátor hatékonysága közötti összefüggés grafikus ábrázolása.

A teljesítménygörbe fontos eszköz az adott alkalmazáshoz megfelelő ventilátor kiválasztásához. Lehetővé teszi a felhasználók számára, hogy meghatározzák a ventilátor teljesítményét különböző működési feltételek mellett. Például, ha a felhasználónak egy bizonyos légáramlású és statikus nyomású ventilátorra van szüksége, a teljesítménygörbére hivatkozva kiválaszthatja a megfelelő ventilátormodellt.

Megfontolások a tesztelés során

• Környezeti feltételek: A ventilátor teljesítményét befolyásolhatják a környezeti feltételek, például a hőmérséklet, a páratartalom és a tengerszint feletti magasság. Ezért fontos a tesztelés során feljegyezni a környezeti feltételeket, és szükség esetén elvégezni a megfelelő korrekciókat.
• Rendszerellenállás: A ventilátor teljesítményét annak a rendszernek az ellenállása is befolyásolja, amelybe be van szerelve. A ventilátor tesztelésekor meg kell próbálnunk a lehető legpontosabban szimulálni a rendszer tényleges ellenállását.
• Kalibráció: Minden vizsgáló berendezést, például szélmérőket, manométereket, teljesítménymérőket és zajszintmérőket rendszeresen kalibrálni kell a pontos mérések biztosítása érdekében.

Következtetés

A ventilátor teljesítményének tesztelése egy átfogó folyamat, amely magában foglalja a légáramlás, a statikus nyomás, az energiafogyasztás és a zajszint mérését. E tesztek elvégzésével és teljesítménygörbék létrehozásával biztosíthatjuk, hogy ventilátoraink megfeleljenek a legmagasabb minőségi és teljesítményi szabványoknak.

Ha nagy teljesítményű ventilátort keres, kérjük, vegye fel velünk a kapcsolatot további információért. Szakértői csapatunk segíthet kiválasztani a megfelelő ventilátort az adott alkalmazáshoz, és részletes teljesítményadatokkal látja el Önt. Várjuk a lehetőséget, hogy Önnel együtt dolgozhassunk, és megfeleljünk a ventilátorral kapcsolatos igényeinek.
